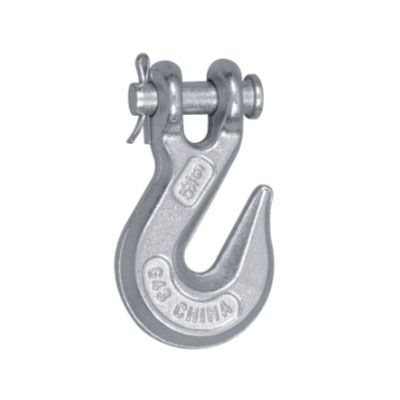

Ковани Цлевис Граб ХоокУС Тип
Материјал: 45#и¼ˆГ43и¼ ‰ и¼Œ40ЦРи¼ˆГ70и¼ ‰
Крајње оптерећење = ВЛЛ*3и¼ˆГ43и¼ ‰, ВЛЛ*4и¼ˆГ70и¼ ‰
Површинска обрада: једнобојна цинкована, топло поцинкована
Кована Цлевис Граб удицаУвод
УС Типе
Материјал: 45#и¼ˆГ43и¼ ‰ и¼Œ40ЦРи¼ˆГ70и¼ ‰
Крајње оптерећење = ВЛЛ*3и¼ˆГ43и¼ ‰, ВЛЛ*4и¼ˆГ70и¼ ‰
Површинска обрада: једнобојна цинкована, топло поцинкована
Кована Цлевис Граб удица Спецификација
| Ставка бр. | Величина ланца (у) | Радно оптерећење (ЛБС) | Дименсиони¼ˆини¼ ‰ | Тежина (КГС) | ||||
| Х-300 | А-300 | B | E | P | R | |||
| 90010000 | 1/4 | 2600 | 3600 | 0.36 | 0.4 | 0.38 | 1.97 | 0.18 |
| 90010001 | 5/16 | 3900 | 5400 | 0.4 | 0.44 | 0.44 | 2.26 | 0.3 |
| 90010002 | 3/8 | 5400 | 7500 | 0.48 | 0.5 | 0.47 | 2.63 | 0.51 |
| 90010003 | 1/2 | 9200 | 12750 | 0.75 | 0.66 | 0.63 | 3.19 | 1.5 |
